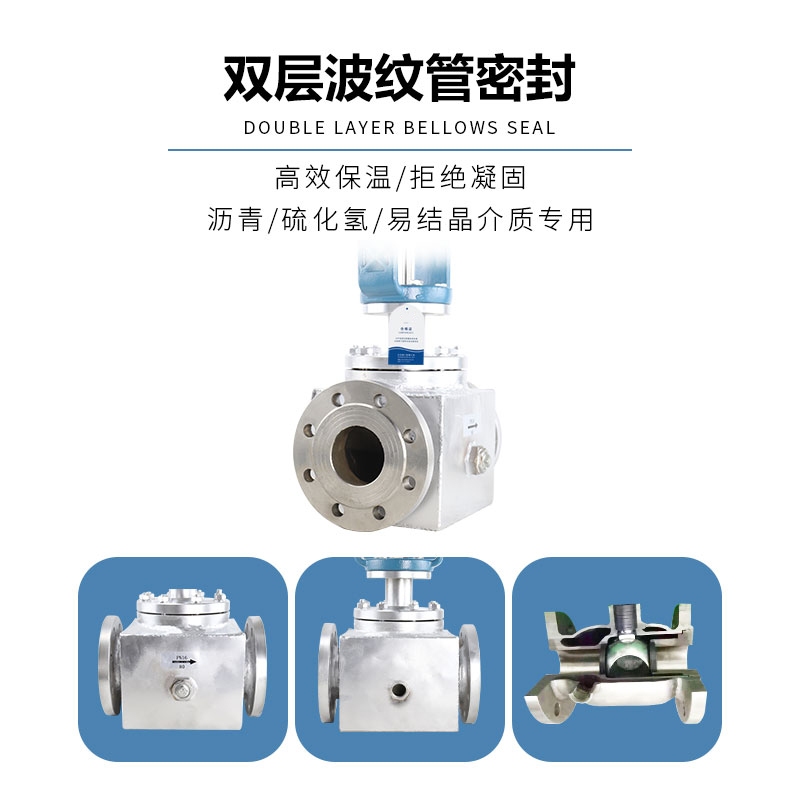

電動保溫調節閥 產品概述 夾套電動保溫調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534-2-1976標準。電動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低,造成粘度增加或流體出現凝固時,這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置,使工藝介質滿足過程控制的需要。電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成,電動執行機構為一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。 電動保溫調節閥 主要技術參數
電動保溫調節閥主要結構圖 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 閥體 | WCB | 304 | 316 | 316L |
2 | 墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
3 | 閥座/套筒 | 304 | 304 | 316 | 316L |
4 | 閥芯 | 304 | 304 | 316 | 316L |
5 | 導向套/并帽 | 304 | 304 | 316 | 316L |
6 | 中墊 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
7 | 閥蓋 | WCB | 304 | 316 | 316L |
8 | 閥桿 | 304 | 304 | 316 | 316L |
9 | 保溫夾套 | 25 | 304 | 316 | 316L |
10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
11 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
12 | 填料壓蓋 | WCB | 304 | 316 | 316L |
電動保溫調節閥 主要性能指標
項目 | 指標值 | ||
基本誤差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30:1 | ||
電動保溫調節閥外形圖

電動保溫調節閥安裝連接尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
H1 | 182 | 182 | 218 | 225 | 230 | 264 | 271 | 285 | 320 | 344 | |
H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | |
D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | |
電動保溫調節閥訂貨須知
訂購BZDLP電動保溫調節閥請用戶提供以下資料: ● 調節閥名稱、型號; ● 公稱通徑 ; ·公稱壓力 (MPa) ; ● 額定流量系數(Kv) ; ● 固定流量特性 ; ● 介質名稱、閥前后壓力、溫度、流量等 ; ● 整機作用方式(電開、電關)及輸入信號 ; ● 閥體、閥內件及填料材質 ; ● 附件(操作器、伺服放大器等);其他特殊要求 。
電動保溫調節閥安裝事項
(1)安裝前,檢查整機安裝事項:零件是否缺損與松動,對管道應進行清洗,介質流向應與閥體上的箭頭指向一致。
(2)盡量安裝在振勸與撞擊小的場所,閥自重量較大時,應有固定支撐架。安裝場地應考慮到便于操作,又有利于維修。
(3)為使自控系統失靈或檢修閥門時仍能連續運行,應設置旁路手動閥。檢修與使用手動閥時,應先關閉閥前、后截止閥。
(4) 溫包全部浸沒在被調介質中,并處于水平或傾斜向上安裝。
(5)毛細管的彎曲半徑不得小于75mm,安置在自然狀態,嚴禁折疊或扭曲。
(6)為便于現場進行監視與溫度設定,在閥前應設置壓力表與在溫包插入部位設置溫度計,現場操作安裝系統 。
